次回の勉強会の宿題として、前回の勉強会の復習を兼ねて、四方転びを作ることにいたします。

色々な，作り方はありますが、

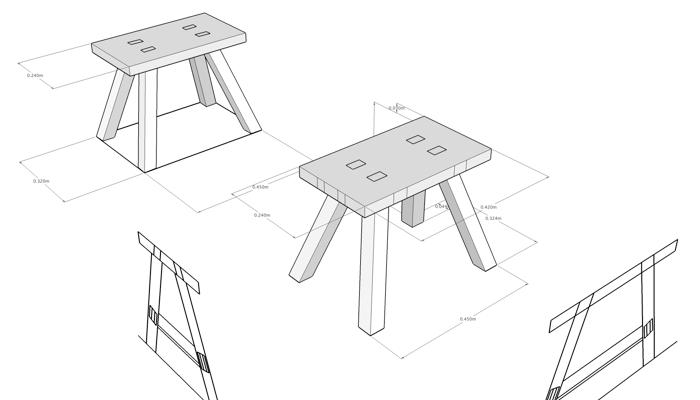

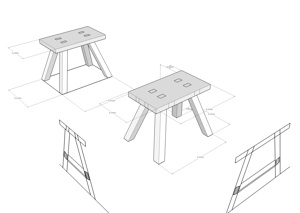

まず、前回と同じように図面から作ると

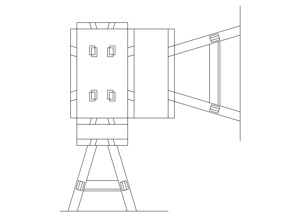

DXF等二次元データを読み込んで、平面、立面二面とグループ分けして、起こして作っていくわけです。

しかし、ここで問題が。

実際に作った方はおわかりになるともいますが、この形状では，足の断面が変形してしまいます。

手前の物と、奥の物では実は違っています。

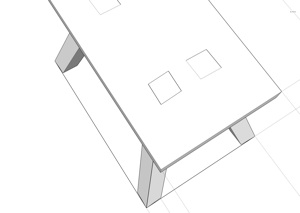

実祭のテーブル面での断面形状は、四角形にはならないのです。

これを、図面化するのは大変ですが、SketchUpのように三次元上で作るのはある意味簡単です。

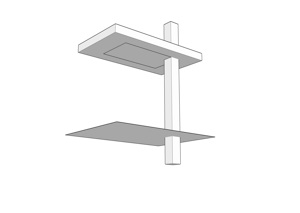

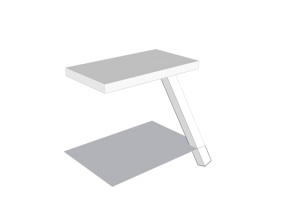

さて作るには、転がしているのですから、まず転がす前の足を作ります。

パソコン上で、模型を作る感覚で置きます。

この足は、グールプ化しておきましょう。

また、コンポーネント化していると、一本変更すれば４本とも変更できますので便利です。

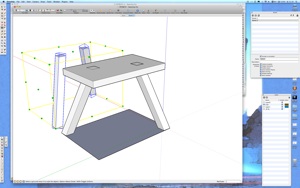

この足を転ばすのですが、三次元上うまく回転ツールで転ばすために、ガイドの面を作ります。

どのラインをどのラインに持って行くかを決めるわけです。

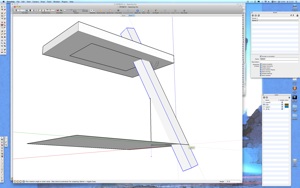

これに沿って回転させると・・

で、できました。

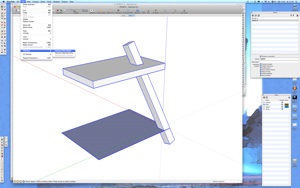

　後はガイド面を消して、床と机との交差ラインを、編集〜交差より作ります。

断面上のいらない部分を消します。

このような感じになりますね。

後は、この柱を複製していきます。

この場合は、反対側の足は複製移動して

１８０度回転

今度は、この二つの足を複製移動して、ミラー反転（今回は尺度ツールで−1.0としました）

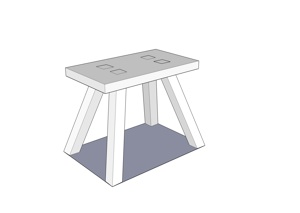

それを配置してできあがりです。

　抜きは入れていないですが、これは簡単に作れるでしょうから、各自で入れてみて下さい。
